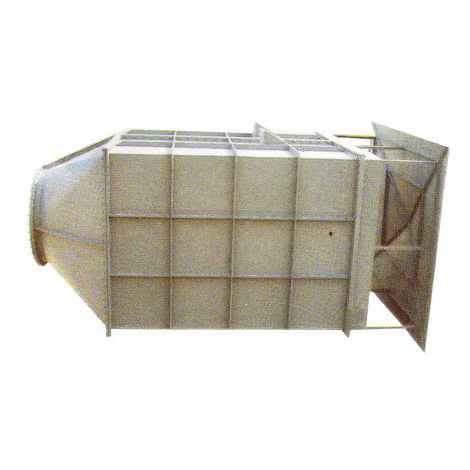

結構形式：高爐冷風、放風閥消聲器系阻抗復合型結構，由阻性段和噴注段組成。
應用范圍：主要用于控制高爐放風閥和高爐鼓風機放風閥放散氣體產生的動力性噪聲，壓力損失≤10kPa。
| 序號 |
項目 \規格 |
GFX 600 |
GFX 800 |
GFX 1000 |
GFX 1200 |
GFX 1400 |
GFX 1600 |
GFX 1800 |
GFX 2000 |
GFX 2400 |
GFX 2800 |
GFX 3200 |
GFX 3600 |
GFX 4000 |
GFX 4500 |
GFX 5000 |
GFX 5500 |
GFX 6000 |
GFX 6600 |
GFX 7200 |
GFX 8000 |
| 1 |
處理 流量 Nm3/min |
600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4500 | 5000 | 5500 | 6000 | 6600 | 7200 | 8000 |
| 2 |
設計 壓力 MPa |
|
|
≤0.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| 3 |
設計溫度 ℃ |
|
|
≤150 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| 4 |
消聲量 dB（A） |
|
|
≥30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| 5 | 法蘭標準 |
|
|
TB8194 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| 6 |
出口 管徑 DN |
300 | 350 | 400 | 450 | 450 | 500 | 500 | 600 | 600 | 700 | 700 | 800 | 800 | 900 | 900 | 900 | 1000 | 1000 | 1100 | 1100 |
| 7 |
筒體外 直徑 φ |
952 | 1160 | 1212 | 1312 | 1412 | 1512 | 1612 | 1812 | 1916 | 2116 | 2216 | 2416 | 2520 | 2550 | 2720 | 2820 | 3000 | 3120 | 3320 | 3520 |
| 8 |
設備 總高 mm |
1800 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | 2600 | 2600 | 3000 | 3500 | 3500 | 4000 | 4200 | 4500 | 4800 | 5000 | 5000 | 5200 | 5500 |
| 9 |
重量 公斤 |
840 | 1100 | 1260 | 1450 | 1700 | 1900 | 2600 | 3000 | 3500 | 3750 | 4700 | 6000 | 6700 | 7400 | 8400 | 9300 | 10500 | 11700 | 13700 | 1500 |
